一、工作原理：
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm)，且濕態比重和水相近。將膠球投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵,打開系統兩端球閥, 膠球就在此循環水進口壓力略高一些的水流帶動下, 進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。



二、用途：
膠球清洗裝置是汽輪發電機組在運行中對凝汽器冷卻管進行有效清洗的設備也是可以不停機進行清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。是提高電廠經濟性，保障凝汽器安全運行不可缺少的設備，然而由于以往的膠球清洗裝置由于設計不合理經常造成跑球、收球率低、積球等問題，使清洗不能正常運行，根本達不到清洗的效果與目的，所以經常也是各電廠的頭疼問題！

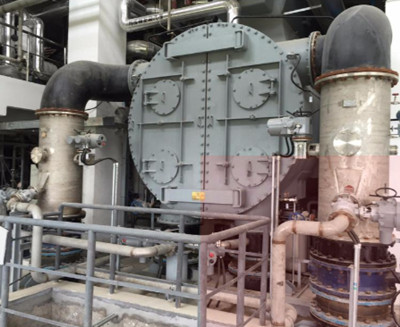

三、發電廠凝汽器膠球自動清洗裝置系統主要組成部分:

（1收球網2、二次濾網3、裝球室4、分匯器5、膠球泵6、電控柜         7、膠球8、閥門與管道）

1、收球網：我公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品,結構形式先進合理.分為柵格網板式(SXF型雙柵格網板收球網,SXD型單柵格網板收球網)式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處. (膠球回收網器)



（1）XSD型收球網

新型旋擺自鎖式收球網優點如下：受力合理、密合力大；水阻小、網板不變形；傳動機構穩定、零維護；設計新穎、耗功小、環保節能；收球率持續穩定保持在98%以上。

（2）XSF型收球網



2、二次濾網：

1、  WED型二次濾網

二次濾網型式：      2、  FED型二次濾網(下進上出型)

3、 XGD型二次濾網（臥式）



二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。XGD型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)



1、WED型二次濾網

該產品系列為帶蝶閥的外旋式二次濾網，冷卻水從網芯外部流向內部，利用蝶閥的導向，造成冷卻水在二次濾網的外圍產生旋轉流動，將水中雜物從網芯上沖下并從排污管排出。





WE 型二次濾網外形尺寸



2、FED型二次濾網

FED型二次濾網外形尺寸小，操作靈活，根據不同的用途，可改變?yōu)V網孔的大小，自行反沖洗使超出規定的固體雜物從水流中分離出來，反沖洗效果好，可以迅速排出分離出來的雜物，局部網孔反沖洗對整體流動干擾小，保證供水穩定，由時間差和差壓儀表自動控制反沖洗操作，及時排除分離的雜物。



3、 XGD型二次濾網（臥式）

XGD電動反沖式二次濾網主要由濾網、外殼、蝸輪箱體、排污槽、傳動軸、排污口和電驅動等組成。
濾網由骨架、網板和筋板組焊而成，整個濾網有足夠的剛性和強度。網板材料為不銹鋼，焊接在骨架上，網板上鉆孔直徑為Φ6mm--Φ10mm（可選）。海水型網板由高品質不銹鋼材料制成。 外殼由優質鋼板制成。前或后殼體內各焊有一個軸承座，由支撐筋板連接。排污旋轉就靠它支撐，軸承座內裝有高分子尼龍軸承等。海水型外殼內應加裝犧牲陽極，并涂防腐漆或用 1Gr18Ni9Ti 以上材料制作。 排污槽顯長條形，布置在濾網進水口上方。排污槽的刮板與濾網表面旋轉，與排污管相連，排污管外接排污閥。在運行過程中，當濾網表面積污、雜物堵塞網眼，當濾網內外壓差增加到一定值后，就必須打開排污閥，因排污管與冷凝器出水管相連，使排污槽內壓力迅速下降，同時排污槽旋轉，排污槽罩在濾網的區域內的雜物在刮板的刮動下和水流反沖洗的作用下被排出本體外。在排污過程中，電驅動通過蝸輪蝸桿驅動排污槽緩緩旋轉。將濾網上的垃圾清除干凈，排污完畢，關斷排污閥，電驅動停止轉動。



4、膠球泵
膠球泵是膠球清洗裝置中使膠球不斷循環的動力源,由收球網中引出的密集球的水流通過膠球泵后提高壓力送入冷卻水管內.該泵是專用的無障礙離心泵,具有不堵球、不損壞球、對膠球磨損小的特點,根據不同的使用條件,選用參數規格不同的膠球泵.建議選用揚程高的膠球泵,確保球的正�；厥�.

5、程控柜
程控柜為膠球清洗專用設備，程控采用PLC可編程控制器，具有自動、手動控制功能。開關量輸入模塊DⅠ，開關量輸出D0。按工藝流程及設備要求分組，主要按液位信號及PH信號自動控制設備，各設備的運行、備用，狀態送到控制面板顯示。PLC負責點的采集、回路控制、連鎖程序控制。使檢測更準確、到位，確保球的高效率回收。具有遠程控制功能。



6、分匯器
分匯器是一個三通(管)閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。

7、膠球
連云港振港電力輔機有限公司是冷凝管（容器或管道）清潔系統的主要供應商之一。制造并且銷售自己品牌的清潔膠球，并以卓越的膠球質量保證冷凝管清潔系統的完美工作性能。歡迎來電咨詢選購。

振港膠球清洗裝置的優點：
1、結構設計新穎合理屬于新型旋擺自鎖式膠球清洗裝置，徹底解決膠球清洗裝置因水壓長期的沖擊造成柵板變形，柵板與筒體的密合力不夠導致收球率低或者積球等問題。

2、新型旋擺自鎖式收球網優點如下：受力合理、密合力大；水阻小、網板不變形；傳動機構穩定、零維護；設計新穎、耗功小、環保節能；收球率持續穩定保持在98%以上。
3、操作方便
4、膠球回收率高（≥98%）。
5、二次濾網過濾能力強。（有臥式內芯旋轉二次濾網或WE型立式，手動或電動型式）。
