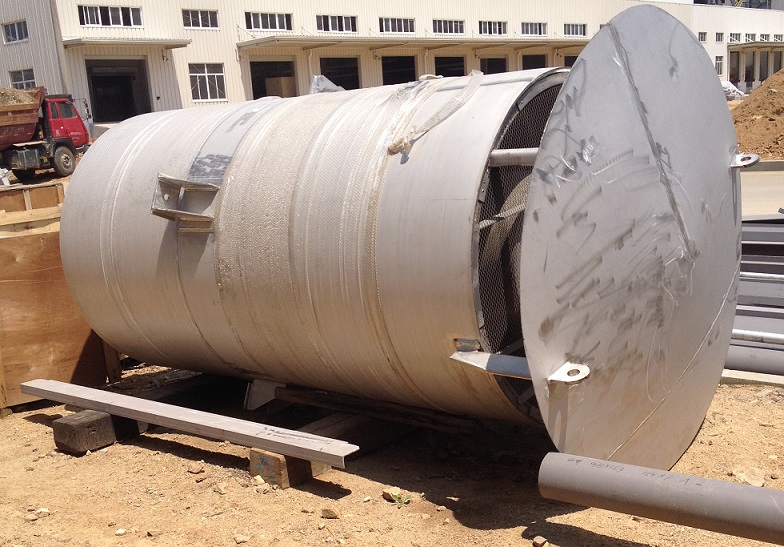

汽輪機排氣消音器

汽輪機排汽消聲器可用于背壓式、抽背、純凝、抽凝、工業拖動式汽輪機排氣消聲，該型號消聲器使用中不僅具備一定的消聲能力，更能保證使用中汽輪機壓力不升高，該型號消聲器經過眾多發電廠常期使用，反映情況特好，并獲得華東電力設計院的大力推薦認可。

二、消聲器原理

    汽輪機排汽消聲器是建立在通孔菱形阻聲流原理上制造，消聲進口管孔為通孔型，以穿孔板為阻性聲片，阻聲片為聲流式結構，是利用菱形彎曲吸聲及通道吸聲層厚度變化來改善消聲性能，不僅消聲較高，適應頻帶寬，氣流阻力小，能保證消聲效果又保證汽輪機背壓不增高。

三、消聲器定購選型

在訂購汽輪機排汽消聲器消聲器時須提供下列資料：
（1）排放量多少(T/h)、壓力、溫度。
（2）汽輪機型號；
（3）排汽管外徑、壁厚；

四、汽輪機排汽消聲器規格型號

產品型號	排汽量T/H	壓力Mpa	接管尺寸mm	外形尺寸mm
TB-150/10	10	0.2-1.5	ф159	ф450x1300
TB-200/20	20		ф219	ф550x1600
TB-200/30	30		ф219	ф550x1800
TB-250/30	30		ф273	ф600x1900
TB-300/35	35		ф325	ф650x2000
TB-350/40	40		ф377	ф680x2100
TB-400/50	50		ф426	ф780x2300
TB-500/50	50		ф529	ф940x2400
TB-600/60	60		ф630	ф1150x2500
TB-600/80	80		ф630	ф1150x2700
TB-800/80	80		ф820	ф1450x2900

表中型號接管與排量供定貨選取，以排放量為準，因各單位排氣管存在縮管與擴管現象，所以請?zhí)峁?/div>
